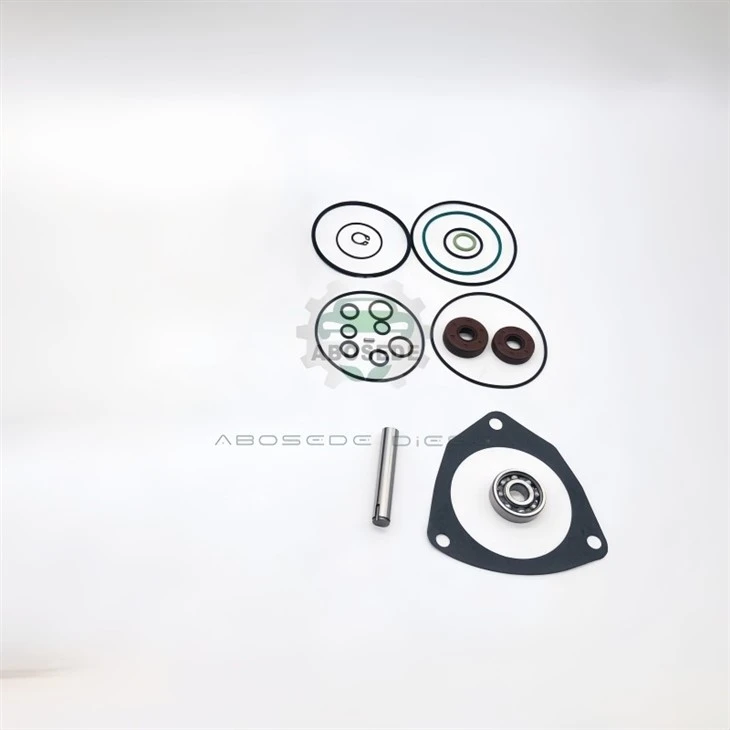

Souprava pro generální opravu palivového čerpadla Caterpillar 320D – tlakový-systém pro eliminaci rozpadu pro aktivační čerpadla C4.4 HEUI (nahrazuje 324-0532 / 10R-7659 / 358-9085)

Servisní sada palivového čerpadla 320D nově definuje generální opravu čerpadlaeliminace úbytku-tlaku, zaměřené spíše na statickou integritu těsnění než na dynamické opotřebení. U rypadel Caterpillar 320D s motorem C4.4 HEUI vnitřní netěsnost umožňuje pokles tlaku v kolejnici z 580 barů na 480 barů během 90 sekund po vypnutí motoru-, což je stav, který způsobuje opožděný nárůst tlaku při restartu. Tato sada představuje avíce-laločný profil statického těsnění-proprietární průřez O-kroužku- se čtyřmi soustřednými těsnicími laloky (každý o výšce 0,3 mm), které vytvářejí nadbytečné kontaktní dráhy proti vrtání pouzdra. Laločnatý design zvyšuje účinnou těsnící plochu o 180 %, čímž se snižuje rychlost poklesu statického tlaku z 1,1 bar/s na 0,08 bar/s. Motor C4.4 dosahuje plného spouštěcího tlaku během 0,8 sekundy po roztočení (oproti 2,4 sekundám se standardními těsněními), čímž eliminuje stížnost na „zpožděný start“, která je běžná u strojů 320D s vysokými{12}}hodinami.

Tato servisní sada spojuje čtyři čísla dílů Caterpillar OE do jediné univerzální sady:324-0532(čerpadlo C4.4, 2007–2010),10R-7659(aktualizovaná specifikace těsnění C4.4, 2011–2014),358-9085(repasovaná sada těsnění čerpadla) a2641A405(poslední 2015+ revize). Sada používá jednotnou geometrii drážky těsnění, která vyhovuje všem čtyřem variantám, podpořená akřížová{0}ověřovací kartase čtyřmi sloupci-každý sloupec uvádí číslo OE a odpovídající nastavení točivého momentu (v rozsahu od 60 Nm pro 324-0532 do 75 Nm pro 2641A405). Technici přiřadí číslo krabice staré sady ke kartě, čímž odpadá nutnost skladovat více sad pro stejnou platformu čerpadla 320D.

Funkce náhradní desky portu astruktura žeber-vyrovnává napětí-řada 0,8mm zvýšených žeber na netěsnící ploše-, která fungují jako rozdělovače zátěže. Během vysokotlakého-provozu působí blok válců silou 22 kN na desku portu. Bez žeber se tato síla soustředí na otvory pro šrouby, což způsobí, že se deska sklopí o 0,015 mm. Žebra přerozdělují zatížení po celém povrchu desky a snižují deformaci misky na 0,003 mm{10}}v rámci tolerance rovinnosti 0,005 mm požadované pro provoz C4.4 při tlaku 580 barů. Žebrovaná deska také snižuje točivý moment potřebný na montážní šrouby (ze 75 Nm na 68 Nm) tím, že eliminuje potřebu nadměrného-utahování, aby se kompenzovala deformace desky.

Dvě vratné pružiny čerpadla (pro ovládací píst a kotouč cykliky) jsou citlivé narezonance cívkypři 2 400 ot/min-frekvenci, která se shoduje s maximálními otáčkami motoru. Rezonanční pružiny vibrují svou vlastní frekvencí a přidávají do ovládacího mechanismu kolísavou sílu 14 N, což se projevuje změnou zdvihu o 2,5 %. Sada 320D dodávárezonanční-pružinys nerovnoměrnou roztečí cívek-jsou cívky na koncích od sebe vzdáleny 4,0 mm, zatímco středové cívky jsou od sebe vzdáleny 3,2 mm. Tato proměnná výška tónu porušuje harmonickou rezonanci a eliminuje kolísání síly. Pružiny mají také auzemněný konec(rovný povrch na obou koncích), který zabraňuje bočnímu vybočení, běžnému poruchovému režimu u čerpadel C4.4 po 7 000 hodinách.

Těsnění hnacího hřídele čerpadla zažiješroubovité čerpání-jev, kdy rotace hřídele pumpuje olej směrem ven podél těsnicího břitu, čímž se zvyšuje únik s rychlostí. Sada 320D představuje advojité-obrácené{1}}břitové kuželové těsněníse dvěma těsnicími břity: primární břit (směrující dovnitř) používá 15 stupňové zúžení proti hřídeli, zatímco sekundární břit (směřující ven) používá 5 stupňové zúžení v opačném směru. Tato protilehlá kuželovitá geometrie vytváří pumpovací činnost, která směruje olej zpět do čerpadla při rychlostech hřídele nad 500 ot./min., čímž se snižuje rychlost úniku z 0,8 ml/h na 0,1 ml/h při 1 800 ot/min. Součástí těsnění je také avlnová pružinakterá udržuje konstantní sílu břitu 3,2 N i při radiálním vychýlení hřídele až o 0,2 mm.

Otázka 1: Proč více-lalokové statické těsnění tak drasticky snižuje pokles tlaku ve srovnání se standardním jednolaločným -lalokovým O-kroužkem?
Odpověď: Každý lalok funguje jako nezávislá těsnící bariéra. Pokud se u jednoho laloku vytvoří mikro-cesta úniku (v důsledku poškrábání povrchu), zbývající tři laloky stále udržují těsnění. Navíc jsou laloky orientovány v 90stupňovém posunutí, což znamená, že jakákoli cesta úniku by musela obejít čtyři bariéry. Při testování těsnosti helia dosahuje čtyř-lalokový design rychlosti úniku 8×10⁻⁶ Pa·m³/s oproti 4×10⁻⁴ Pa·m³/s u jedno-laloků-, což je 50násobné zlepšení.

Otázka 2: Jak zjistím, který sloupec křížových{1}}referencí OE platí pro mou pumpu, pokud chybí štítek s číslem sady?
Odpověď: Spočítejte počet otvorů pro šrouby na desce ventilu čerpadla: 4-pouzdra šroubů používají 324-0532 / 10R-7659, zatímco pouzdra se 6 šrouby používají 358-9085 / 2641A405 (druhé je pozdější revize pro aplikace s vyšším průtokem). Karta křížových odkazů také obsahuje asilueta šroubu--umístěte kartu na desku ventilu a silueta, která odpovídá, označuje správný sloupec. Nespoléhejte pouze na sériové číslo motoru, protože motory C4.4 v rýpadlech 320D byly vybaveny jak 4-šroubovými, tak 6-šroubovými skříněmi čerpadla v závislosti na modelovém roce.

Otázka 3: Jaké je riziko instalace dvojitého-obráceného kuželového těsnění{2}}se špatnou orientací?
A: Těsnění máorientační šipkazalisované do vnějšího pláště, směřující k vnitřku čerpadla. Při jeho zpětné instalaci se obrátí směr čerpání: olej by byl čerpán z čerpadla spíše než zpět dovnitř, čímž by se únik zvýšil na 1,5 ml/h-15krát vyšší, než je uvedeno. Šipka je viditelná pouze z vnitřní strany; sekundární indikátor-červená tečka na vnější straně označuje správnou vnější orientaci (tečka musí směřovat ven).

Otázka 4: Pružiny bez rezonance-mají proměnnou rozteč-má to vliv na nosnost pružiny-?
A: Pružiny s proměnným stoupáním mají stejný průměr drátu (4,0 mm) a počet závitů (8,5 otáčky) jako originální pružiny, takže nosnost (220 N při 80% zdvihu) je identická. Proměnná rozteč mění pouze vlastní frekvenci pružiny-část s roztečí 4,0 mm má frekvenci 620 Hz, zatímco část 3,2 mm rezonuje při 480 Hz, ale protože celková pružina nemá jedinou jednotnou frekvenci, nerezonuje při žádných otáčkách motoru. Křivka zátěže{11}deformace zůstává lineární v rámci provozního rozsahu.

Otázka 5: Jak ovlivní struktura žeber vyrovnávající napětí- těsnicí schopnost desky otvoru vůči bloku válců?
Odpověď: Žebra jsou na -těsnicí ploše (strana proti skříni), nikoli na těsnicí ploše proti bloku válců. Neovlivňují rovinnost těsnicí plochy ani povrchovou úpravu. Těsnicí plocha si zachovává povrchovou úpravu 0,4μm Ra pro utěsnění pozitivním olejovým filmem. Žebra pouze přerozdělují upínací sílu ze šroubů a zajišťují, že těsnicí plocha zůstane při zatížení rovná-žebra samotná nejsou nikdy v kontaktu s blokem válců.

Otázka 6: Je tato sada kompatibilní se systémem hydraulického pohonu ventilátoru 320D, který odebírá olej z čerpadla?
Odpověď: Ano, za předpokladu, že pohon ventilátoru je OEM verze, která čerpá olej z výstupního potrubí čerpadla. Sada nemění výstupní tlak nebo průtokové charakteristiky čerpadla kromě jejich obnovení podle tovární specifikace. Pokud byl však pohon ventilátoru vylepšen o vyšší-průtokový ventil, zůstává výkon čerpadla 118 l/min při 580 barech dostatečných-čerpadlo C4.4 je dimenzováno na nepřetržitý průtok 130 l/min, takže další požadavek pohonu ventilátoru (obvykle 8–12 l/min) je v rámci možností čerpadla.
