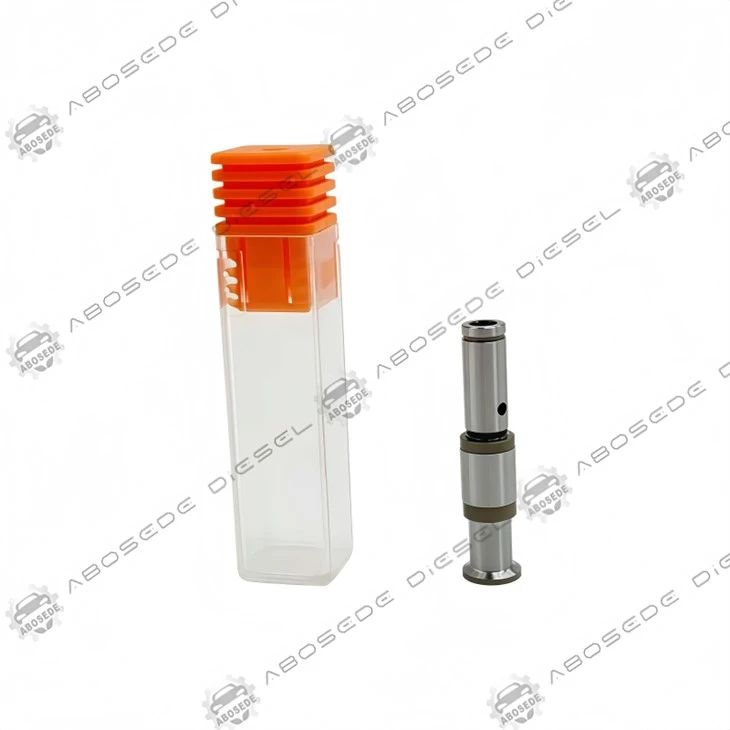

Plunžr ventilu Bosch EUP 7.010 – Konzistence montážní polohy a eliminace nulového posunu pro jednotková čerpadla řady 0414750/755/799



V systému Bosch Electronic Unit Pump (EUP) ovládá plunžr ventilu otevírání a zavírání přepadového otvoru, čímž definuje začátek a dobu trvání vstřikování. Nicméně kritickým parametrem, o kterém se jen zřídka diskutuje, jeaxiální montážní polohaplunžru ventilu v těle ventilu-konkrétně vůli mezi ovládací hranou plunžru a únikovým portem, když je solenoid bez napětí. Tato vůle, často označovaná jako „nulový offset“, určuje základní načasování události vstřiku před aplikací jakékoli kompenzace elektromagnetu. Pokud se tato vůle liší čerpadlo od čerpadla (kvůli výrobním tolerancím nebo nesprávné instalaci), základní časování se posune, což vyžaduje, aby ECU použila větší korekce, což může snížit dynamický rozsah nastavení časování. Bosch EUP 7.010 je ventilový plunžr speciálně navržený pro čerpadla Bosch řady 0414750, 0414755 a 0414799 s výraznou prioritou designu:Konzistence montážní polohy díky přesně broušenému polohovacímu ramenukterá zapadá do odpovídající zarážky v těle ventilu. Toto polohovací osazení zajišťuje, že ovládací hrana plunžru ventilu sedí v definované axiální poloze vzhledem k vypouštěcímu otvoru, což eliminuje potřebu podložek nebo měření během instalace. Výsledkem je odchylka od nuly menší než ±0,02 mm napříč všemi čerpadly, což zaručuje, že základní časování vstřiku zůstane v rámci nominálního kalibračního okna ECU bez nutnosti individuálního nastavení. Když je použit plunžr ventilu bez tohoto polohovacího prvku (např. náhradní díly), je montážní poloha určena výhradně předpětím elektromagnetu, které se může lišit o ±0,1 mm, čímž se posune základní časování až o 2 stupně úhlu kliky při 1 800 ot./min. To vede ke kolísání časování mezi válci, které nemůže ECU plně korigovat, což má za následek nerovnoměrné spalování a zvýšené emise výfukových plynů. Tento průvodce předefinuje píst ventilu jako amechanická kalibrační součást, kde je montážní poloha stejně kritická jako geometrie plunžru.



Píst ventilu EUP 7.010 je přímou náhradou pro následující řadu Bosch EUP, speciálně navržený pro zjednodušení instalace a zlepšení konzistence časování:

Bosch 0414750– 12ventilový EUP v motorech MAN D20/D26, DAF MX (Euro 3/4)

Bosch 0414755– Vylepšená verze Euro 4/5 pro Volvo D13 a Renault DXi

Bosch 0414799– Průmyslová varianta s vysokým průtokem pro agregáty a lodní motory

Tyto sestavy EUP se nacházejí v:

MAN TGA, TGS, TGX– motory D20, D26

DAF XF, CF– motory MX‑11, MX‑13

Volvo FH, FM– řada D13 (Euro 4/5)

Renault Premium, Magnum– DXi 11, 13

Průmyslové aplikace– Liebherr, MTU, Cummins QSK pomocí Bosch EUP

EUP 7.010 je identifikovatelný podle jehointegrální polohovací rameno-přesně broušená příruba umístěná 2,5 mm od ovládací hrany, která slouží jako doraz proti tělu ventilu. Tato funkce není k dispozici u dřívějších pístů ventilů (6.990, 6.995, 7.000, 7.005). Číslo dílu Bosch je obvykle vyraženo jako 7.010‑xxx nebo 2 418 455 5xx. Při objednávání vždy ověřte přítomnost polohovacího ramene.



Parametr	Specifikace
Reference Bosch	EUP 7.010 (2 418 455 5série xx – potvrďte pumpou)
Typ součásti	Píst ventilu s polohovacím osazením pro konzistenci polohy
Základní materiál	Rychlořezná nástrojová ocel (ASP 2053) – HRC 62–66
Povrchová úprava	DLC (diamantový uhlík) – 3–5 µm, Ra Menší nebo rovno 0,04 µm
Řídicí hrana Land Width	0,75 mm
Lokalizace vzdálenosti ramen	2,5 mm od ovládací hrany – zajišťuje axiální doraz
Tolerance montážní polohy	±0,02 mm (vs. ±0,10 mm u typů bez osazení)
Zero-Offset Variation	Menší nebo rovno 0,02 mm – eliminuje potřebu podložek
Základní odchylka časování	Úhel kliky menší nebo rovný 0,5 stupně (oproti . 2 stupni u bez ramen)
Vůle spárování	0,004 – 0,008 mm (s vrtáním těla ventilu)
Doporučená výměna	800 000–1 000 000 km (po dálnici) / 8 000–10 000 hodin (průmyslové)
Metoda inspekce	Lokalizace nošení ramen; stav kontrolní hrany



EUP 7.010, který byl nainstalován bez polohovacího ramene (nebo s poškozeným ramenem), se projevuje specifickými příznaky:

Nevyváženost časování mezi válci– měřeno analýzou průběhu proudu vstřikovače; odchylky mezi válci přesahují 0,2 ms.

Nerovnoměrné teploty výfuku– jeden nebo více válců ukazuje EGT o 15–25 stupňů vyšší, což naznačuje pokročilé časování.

Snížená autorita časování ECU– korekce časování ECU jsou na svém maximálním limitu, což znamená, že základní časování je mimo kalibrační okno.

Bílý kouř při studeném startu– zpožděné základní časování způsobuje nedokonalé spalování.

A workshop test: remove the solenoid and measure the distance from the valve plunger's control edge to the spill port using a depth gauge (after removing the solenoid and spring). The measurement should fall within a specified range; if it deviates by >0,05 mm, může být píst nesprávně usazený nebo může být opotřebené vodicí rameno.



Princip použití lokalizační funkce pro zajištění konzistentní montážní polohy je stejně důležitý u řídicích ventilů vstřikovačů common-rail, kde počáteční poloha plunžru řídicího ventilu ovlivňuje dobu odezvy. Mnoho vstřikovačů common-rail používá k nastavení zdvihu řídicího ventilu přesně ukostřené dorazy. Pochopení lokalizačního ramene EUP 7.010 poskytuje technikům přímý přenos znalostí k montáži vstřikovačů common-rail a postupům kalibrace.



Q1: Mohu použít EUP 7.010 bez polohovacího ramene přidáním podložky?
Ne-model 7.010 je navržen s integrovaným ramenem; přidání podložky by změnilo umístění a pravděpodobně způsobilo, že rameno nesedí. Pokud máte píst bez ramene, není zaměnitelný s pístem 7.010. Vždy používejte správný píst podle sériového čísla pumpy.

Q2: Co se stane, když je polohovací rameno opotřebené o 0,02 mm?
Opotřebení o 0,02 mm posune posunutí nuly o stejnou hodnotu, což může posunout základní časování o přibližně 0,5 stupně úhlu kliky. Zatímco ECU dokáže kompenzovat malé posuny, více válců s různým opotřebením způsobí nerovnoměrné spalování. Pokud rameno vykazuje viditelné opotřebení, vyměňte píst.

Q3: Musím po instalaci 7.010 provést kalibraci solenoidu?
Ne-7.010 je navržen tak, aby odpovídal nominálnímu posunutí nuly použitému při kalibraci ECU. Vždy je však dobrou praxí provést reset přizpůsobení elektromagnetu pomocí diagnostického softwaru, aby se odstranily všechny naučené opravy z předchozího pístu.

Q4: Jak mohu ověřit, zda je polohovací rameno správně usazeno?
Po instalaci použijte číselníkový úchylkoměr na konci plunžru ventilu (přístupný přes otvor elektromagnetu) k měření axiální vůle. Správně usazený píst by neměl mít žádnou vůli; jakýkoli pohyb naznačuje, že rameno není zcela usazeno, pravděpodobně kvůli úlomkům nebo poškození.

Otázka 5: Je EUP 7.010 kompatibilní s vysokoprůtokovými čerpadly 0414799 používanými v agregátech?
Ano- 7.010 je kompatibilní se všemi čerpadly řady 0414750/755/799. Polohovací rameno zajišťuje konzistentní nulový posun bez ohledu na jmenovitý průtok čerpadla. To je zvláště výhodné v průmyslových aplikacích, kde mohou být čerpadla repasována různými techniky.

Q6: Může dojít k poškození ustavovacího ramene přílišným utažením přídržné matice elektromagnetu?
Nepřímé-přetažení může deformovat tělo ventilu, změnit polohu dorazu a ovlivnit usazení ramen. Vždy používejte předepsaný utahovací moment pro matici elektromagnetu. Samotné polohovací rameno je navrženo tak, aby vydrželo normální upínací síly, ale může být poškozeno nárazem nebo vychýlením.
