Sada nářadí pro montáž plunžrového těsnicího kroužku řady C{0}} – Model PSR‑7000 – Přesná komprese a řízené vkládání pro těsnění vysokotlakého olejového čerpadla HEUI

V systému HEUI (Hydraulically Actuated Electronically Controller Unit Injector) generuje vysokotlaké olejové čerpadlo (HPOP) tlak až 200 MPa pro pohon pístů zesilovače. Plunžr v HPOP musí udržovat téměř nulovou vůli úniku, ale také vyžaduje dynamické těsnění, aby se zabránilo vysokotlakému oleji v obtékání plunžru a zředění klikové skříně. Toto těsnění-obvykle kombinace záložního kroužku Teflon® a O-kroužku-je nejkritičtějšíprvek rozhranív pumpě. Jeho instalace je však klamně choulostivá: natlačení těsnění přes ostré hrany pístu nebo jeho nerovnoměrné stlačení během zasouvání může způsobit mikrotrhliny, spirálové zkroucení nebo nerovnoměrné usazení, což vše vede k předčasnému úniku a nestabilitě tlaku. TheSada nářadí pro instalaci těsnicího kroužku plunžru PSR‑7000řeší to poskytnutím ařízená komprese, řízené vkládánísystém, který zajišťuje, že je těsnicí kroužek rovnoměrně natažen, přesně umístěn a usazen bez poškození-, což snižuje počet poruch souvisejících s těsněním o více než 70 % při pokusech v terénu.

Těsnicí kroužek plunžru (často kompozit na bázi PTFE) se musí roztáhnout, aby sklouzl přes hlavu plunžru, a pak se musí nechat uvolnit do drážky. Při nerovnoměrném roztažení těsnění získá trvalou "oválnou" sadu, čímž se zmenší jeho kontaktní plocha těsnění. Pokud je úhel vložení vypnutý, těsnění může být proříznuto zkosením plunžru. Design PSR-7000 je založen natři principy:

Řízená radiální expanze– zkosený kužel postupně rozšiřuje těsnění až těsně nad vnější průměr pístu, čímž se zabrání nadměrnému roztažení.

Vodítko pro axiální vyrovnání– vystředí těsnění s osou plunžru, čímž se eliminuje boční zatížení.

Omezení komprese– dorazová objímka zajišťuje usazení těsnění ve správné hloubce (v rovině s osazením plunžru).

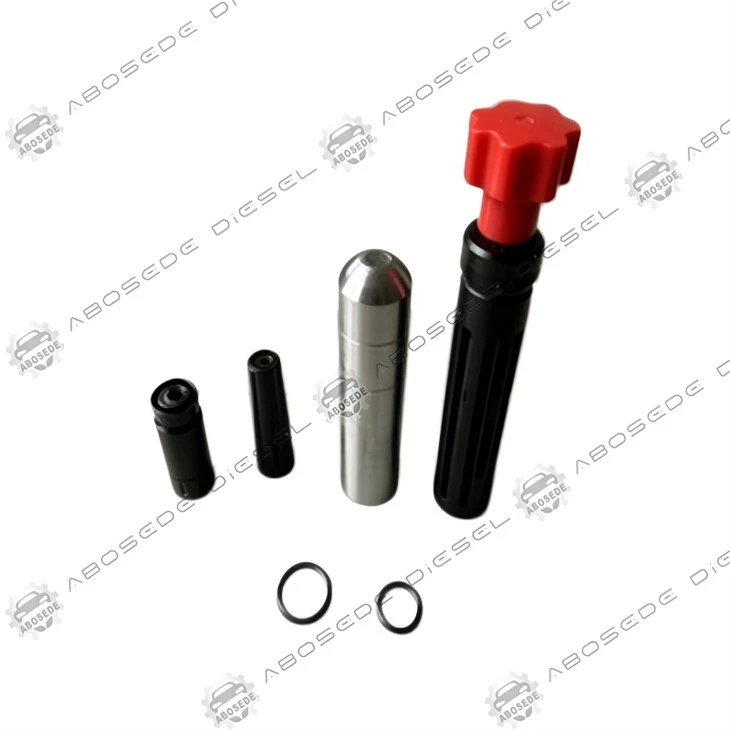

PSR-7000 se dodává v robustním pouzdře s pěnou, které obsahuje:

Nástroj	Materiál	Funkce
Kuželový vkládací kužel (kalená ocel, leštěný otvor)	Ocel 4140, HRC 55	Jemně rozšiřuje těsnicí kroužek, když je zatlačen dopředu
Kompresní pouzdro s vnitřními drážkami	Hliník s PTFE povlakem	Během přenosu drží pečeť v roztaženém stavu
Tlačná tyč s ergonomickou rukojetí	Nerez	Aplikuje rovnoměrnou axiální sílu k posunu těsnění
Hloubkový dorazový límec	Mosaz (nekazící)	Zajišťuje usazení těsnění přesně v hloubce drážky (opakovatelnost menší nebo rovna 0,02 mm)
Háček na demontáž (pro stará těsnění)	Pružinová ocel	Bezpečně vytahuje opotřebovaná těsnění bez poškrábání pístu
Štětec na nanášení maziva	Syntetický	Nanáší tenký film doporučené montážní pasty

Všechny nástroje jsou dimenzovány pro průměr plunžru C7/C9 (nominální 12,5 mm) a variantu C‑9 (stejný průměr, jiná šířka drážky). Kužel má vyměnitelnou nylonovou vložku, která zabraňuje poškrábání povrchu pístu.

Sada nástrojů umožňuje konzistentní, uživatelsky přívětivý postup, který zabere méně než tři minuty na jeden píst:

Vyčistěte a zkontrolujtedrážka plunžru a okolní oblast; odstraňte případné otřepy pomocí dodaného jemného kamene.

Mazatnový těsnicí kroužek s doporučeným mazivem kompatibilním s PTFE (součástí balení).

Umístěte těsnicí kroužekpřes kuželový kužel, s menším průměrem kužele směrem k pístu.

Nasuňte kompresní pouzdropřes kužel, zachycující těsnění a držení v jeho rozšířeném průměru.

Umístěte sestavupřes konec plunžru, zarovnání středu kužele s osou plunžru.

Zatlačte těsněnípomocí tlačné tyče, dokud se dorazová objímka nedotkne osazení plunžru-to zajistí, že těsnění je přesně v poloze drážky.

Odstraňte kužel a objímku-těsnění se uvolní do drážky.

Ověřte with the included feeler gauge that the seal is evenly seated (no visible gap >0,02 mm).

Celý proces eliminuje běžnou metodu „nehtů“, která často přináší znečištění a nerovnoměrnou sílu.

Tato sada nářadí je určena pro následující sestavy plunžru Caterpillar HEUI HPOP:

C7(sériové předčíslí motoru: 232, 3ZJ, 4KZ, 5DN)

C9(předpony: 8PZ, 9PZ, B9Z)

C‑9(aktualizováno o větší olejový kanál)

Kompatibilní také s písty Navistar T444E a Ford 7,3L Power Stroke HPOP (stejný průměr 12,5 mm)

Pro písty s jiným průměrem (např. 14,5 mm u některých variant Perkins) nabízíme sadu adaptérového kužele (prodává se samostatně).

Q1: Obsahuje PSR-7000 těsnění, nebo je to čistě sada nástrojů?
Sada je pouze nástrojová. Doporučujeme používat originální těsnicí kroužky Caterpillar nebo vysoce kvalitní těsnicí kroužky; nástroj je navržen tak, aby bez zkreslení zvládl rozměry těsnění OEM i renomovaných aftermarketových těsnění.

Q2: Lze tento nástroj použít na plunžry, které jsou stále instalovány v tělese čerpadla?
Ne-pro přístup k drážce těsnění musí být píst odstraněn z čerpadla. Nástroj je určen pro stolní servis.

Otázka 3: Jak zjistím, zda má těsnění správnou velikost pro můj píst C7 versus C9?
Průměr pístu je stejný; rozdíl je pouze v šířce drážky (C9 má drážku o něco užší). Kompresní pouzdro pojme obojí; hloubkový dorazový límec je nastavitelný pomocí vymezovacího kroužku tak, aby odpovídal šířce drážky. Sada obsahuje dvě podložky pro tuto úpravu.

Q4: Jaké mazivo by se mělo použít s těsněním, aby se zabránilo poškození během instalace?
Použijte montážní mazivo na bázi PTFE (dodáváme malou tubu). Nepoužívejte mazivo na ropné bázi, protože může nabobtnat součást O-kroužku a znehodnotit záložní kroužek Teflon®.

Q5: Jak často by se měl vyměňovat kužel nástroje?
Kužel z kalené oceli je dimenzován pro více než 500 instalací. Zkontrolujte nylonovou vložku každých 100 použití; vyměňte jej, pokud jsou viditelné škrábance. Náhradní vložky jsou k dispozici samostatně.

Q6: Je tento nástroj vhodný pro instalaci těsnění velkého průměru na hlavní hřídel HPOP nebo pouze těsnění plunžru?
Tato sada je speciálně určena pro těsnění plunžru (≈12,5 mm). Pro ucpávky hlavního hřídele (≈30 mm) nabízíme samostatnou sadu nástrojů (model PSR‑8000). Nepokoušejte se použít tento nástroj na větší těsnění, protože průměr kužele neodpovídá.
