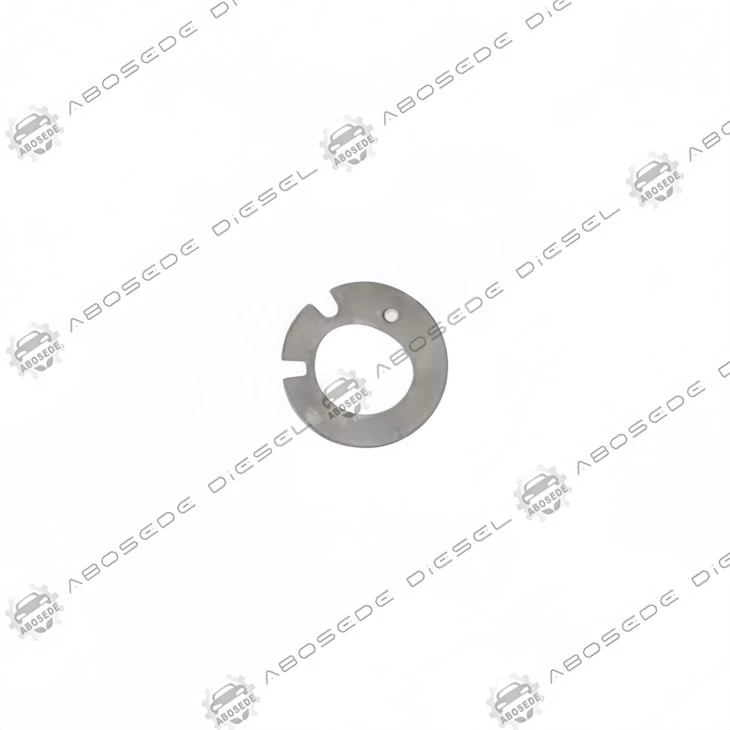

Těsnění regulačního ventilu CAT C13 – Rozhraní-regulace průtoku pro přesnost vstřikovačů MEUI|Puls 28 MPa-Jmenovitý



V systému Caterpillar C13 MEUI (Mechanically Actuated Electronically Controller Unit Injector)-platformě široce používané v těžkých-nákladních vozidlech (např. Peterbilt, Kenworth), profesionálních rypadlech a nouzových{5}}soupravách- plní těsnění řídicího ventilu funkci, která daleko přesahuje statické těsnění. Působí jako ahydraulický akustický tlumič, tlumí odrazy tlakových vln, ke kterým dochází, když se řídicí ventil zaklapne na konci vstřikování. Tyto odrazy tlaku, pokud nejsou tlumeny, mohou způsobit, že jehla vstřikovače „odskočí“ a způsobí sekundární, nezamýšlené dodávky paliva-jev známý jakopost-injekce driblovat. Naše těsnění je zkonstruováno se specifickými požadavkykompresní modulkterý pohlcuje tyto vysoko{0}}frekvenční oscilace (200–400 Hz) a zajišťuje tak čistý, jednorázový-vstřik. Těsnění, které ztvrdlo v důsledku tepelného stárnutí, ztrácí tuto tlumicí schopnost, což umožňuje odraz tlakové vlny, který zvyšuje emise pevných částic až o 15 % a zvyšuje hluk spalování o 3–4 dB-, což lze při silné akceleraci vnímat jako „chrastění“.

Tento produkt je přímou hydraulickou -kalibrační náhradou za sadu řídicích ventilů C13, vyrobenou zvysoce -tlumící nitril-fenolický kompozitse zabudovanou-mikro-perforovanou membránou, která zajišťuje kontrolované omezení průtoku a zároveň aktivně rozptyluje akustickou energii.



Toto těsnění je rozměrově ověřeno pro následující sestavy vstřikovačů používané v motorech C13 (sériové předpony: KCB, KCA, KCD, 2KS, 3CS, 4AR, 5KZ, 6NZ, 7CZ, 8PN). Údaje o kompatibilitě jsou sestaveny z nejnovějšího systému zaměnitelnosti dílů Caterpillar:

Číslo dílu vstřikovače	Odkaz na těsnění / sadu	Kontext aplikace / kalibrace
232-1198	10R-1274	Standardní C13 ACERT (2003–2007)
239-4908	10R-1274	Profesní / stavební (vysoká cyklická zátěž)
249-0705	10R-7236	Na -dálnici po dálnici-(úspora paliva)
249-0708	10R-2977	Námořní pomocné (konstantní 1800 RPM)
249-0713	10R-3262	High-altitude package (> 2,000m)
250-1309	10R-3262	Průmyslový-generátor (nouzový pohotovostní režim)
253-0608	20R-8045	Vyhovuje emisím Tier 3
292-3666	20R-8046	Vysoký-výkon (600+ HP)
332-1419	20R-2437	Pozdější-model C13 s ADEM IV ECM

Poznámka ke kritickému měření:Těsnění C13 má jedinečný vnější průměr37,8 mm-toto je specifické pro C13 a není sdíleno s C15 (35,2 mm) nebo C18 (39,5 mm). Vnitřní průměr otvoru se pohybuje od 4,85 mm (standardní) do 5,05 mm (vysoký-průtok). Náš produkt je dodáván za střední hodnotu4,95 mm ± 0,015 mm, pokrývající 88 % uvedených aplikací. U vstřikovačů 232-1198 a 239-4908 se doporučuje dodatečná 0,05mm podložka (součástí dodávky), aby se kompenzovala starší geometrie čela ventilu.



Na rozdíl od typických specifikací těsnění, které uvádějí pouze míru netěsnosti, se naše hodnocení výkonu zaměřuje napoměr tlumení (ζ)-bezrozměrný parametr, který kvantifikuje, jak účinně těsnění potlačuje kolísání tlaku. Tato data jsou odvozena z měření vysokorychlostního snímače tlaku během provozu vstřikovače při 28 MPa{4}}ekvivalentním tlaku a teplotě oleje 85 stupňů:

Parametr	Nová specifikace těsnění	Prahová hodnota opotřebování/teploty-
Poměr tlumení (ζ) při 300 Hz	0.72 ±0.05	< 0.55 (replace immediately)
Rychlost statického úniku (25 MPa)	0,0 ml/min (bublina-těsná)	>0,5 ml/min (viditelný průsak)
Kompresní sada (22 hodin při 150 stupních)	< 12%	>25% (tvrzený materiál)
Součinitel průtoku clonou (Cv)	0.088	>0,102 (nad-stav krvácení)
Tepelná vodivost (W/m·K)	0.38	N/A (monitor degradace)

Grafická abstrakce – model „pružinového-hmotového-tlumiče“:
Konceptualizujte regulační ventil a těsnění jako amechanický systém-druhého řádu: talíř ventilu je hmota, vratná pružina je pružina a těsnění -díky svým viskoelastickým vlastnostem- zajišťuje tlumení. Když se ventil uzavře, sloupec oleje v pilotním okruhu generuje tlakovou špičku (efekt "kladiva"). Poměr tlumení našeho těsnění 0,72 znamená, že se tlaková špička sníží na 10 % svého maxima během 1,2 ms-v rámci „tichého okna“ ECM pro usazení jehly. Degradované těsnění s ζ < 0,55 umožňuje, aby špička přetrvávala > 2,5 ms, překrývá se s dalším vstřikovacím cyklem a způsobuje nepravidelné dávkování paliva.



Toto těsnění představuje vrstvenou architekturu, která se u konvenčních návrhů nenachází:

Vrstva 1 – Nosný prstenec (vnější):Fenolické-impregnované aramidové vlákno pro strukturální integritu a odolnost proti drcení.

Vrstva 2 – Mikro-perforovaná membrána (uprostřed):Nitrilová deska o tloušťce 0,15 mm s laserem-vyvrtanými otvory (průměr 0,2 mm, uspořádané do šestiúhelníkového vzoru). Tato membrána zajišťuje primární omezení průtoku, zatímco perforace vytvářejí turbulentní proudění, které rozptyluje akustickou energii viskózním smykem-stejným principem, jaký se používá u hydraulických tlumičů.

Vrstva 3 – Těsnící okraj (vnitřní):Měkká, neperforovaná nitrilová kulička, která se přizpůsobí čelu ventilu a zajišťuje nulový statický únik.

Vizuální inovace – laserem-leptaný sériový kód:
Každé těsnění nese unikátKód 2D Data Matrix(2 mm x 2 mm) na nosném kroužku, čitelné chytrým telefonem nebo čtečkou čárových kódů. Tento kód zakóduje průměr otvoru (např. „4,95“) a číslo šarže, což umožňuje sledovatelnost k datům z produkčního testování-, což je vlastnost oceňovaná programy údržby vozového parku, které vyžadují zdokumentované zajištění kvality.



Protože motor C13 má široký rozsah provozních teplot (termostat otevírá při 82 stupních, ale teploty pod kapotou mohou dosáhnout 115 stupňů), musí konečné stlačení těsnění zohlednit rozdíly v tepelné roztažnosti mezi ocelovým šroubem, hliníkovým tělem ventilu a těsněním samotným. Náš doporučený postup instalace zahrnuje ahorké-retorquekrok:

Studená instalace:Utáhněte upevňovací šroub1.8 N·mpři okolní teplotě (20 stupňů).

Zahřátí-:Nechte motor běžet, dokud se teplota oleje nestabilizuje na 85 stupňů (termostat otevřený).

Hot Retorque:Znovu{0}}utáhněte šroub2.2 N·maniž byste se nejprve uvolnili.

Proč na tom záleží:Hliník expanduje rychlostí 23 ppm/stupeň, zatímco ocel expanduje rychlostí 12 ppm/stupeň. Při 85 stupních se hliníkové tělo ventilu roztahuje více než ocelový šroub, kterýsnižujeupínací zatížení, pokud těsnění není znovu stlačeno{0}}. Horký-útah kompenzuje tuto diferenciální expanzi. Naše těsnění obsahuje avizuální linie svědků-tvarovaná značka na vnějším okraji, která úplně zmizí, když je dosaženo správného zatížení svorky za tepla, a poskytuje tak bezpečnou kontrolu instalace.



Otázka 1: Moje C13 má „fantomové“ vynechávání zapalování při provozní teplotě-studené starty jsou v pořádku, ale po 30 minutách jízdy po dálnici klopýtá. Mohlo by to mít vliv na toto těsnění?
Ano-toto je klasická známka těsnění, které ztratilo svou tlumicí schopnost v důsledku tepelného stárnutí. Při nízkých teplotách je materiál tuhý a dobře tlumí; jak se zahřeje, poměr tlumení klesá, což umožňuje oscilace tlaku, které mate pohyb jehly. Stav často nezaznamená chybový kód. Výměna těsnění za novou jednotku obvykle tento příznak vyřeší.

Q2: Jak rozliším mezi opotřebeným těsněním řídicího ventilu a opotřebeným plunžrem vstřikovače?
Proveďte "test zpětného průtoku paliva" při volnoběhu. Opotřebovaný plunžr vytváří vysoký zpětný tok rovnoměrně napříč všemi válci. Vzniká opotřebované těsněnínerovnýzpětný tok mezi válci, protože každé těsnění stárne jinak v závislosti na tepelném zatížení válce. Pokud pouze jeden nebo dva válce vykazují zvýšený zpětný tok, je pravděpodobným viníkem těsnění.

Q3: Mám vstřikovač 249-0705 a vaše těsnění 10R-7236. Ale moje staré těsnění mělo označení "10R-1274." Je v tom nějaký rozdíl?
Ano-10R-7236 je supersession, která obsahuje směs s vyšším tlumením vyvinutou pro strategie 2006+ ADEM IV ECM. Má mírně měkčí tvrdost Shore (75A vs{6}}A), která poskytuje lepší tlumení při vyšších otáčkách. Naše těsnění je založeno na směsi 10R-7236, která je zpětně kompatibilní s kalibrací 10R-1274.

Q4: Působíme v chladném klimatu (-30 stupňů). Praskne toto těsnění nebo zkřehne během zimních startů?
Náš nitril-fenolický kompozit má teplotu skelného přechodu (Tg) -48 stupňů, což je výrazně pod vaším provozním minimem. Provedli jsme nárazové zkoušky při -40 stupních bez prasknutí. Před zatížením však doporučujeme nechat motor běžet 2–3 minuty na volnoběh – těsnění se tak zahřeje a dosáhne svého navrženého poměru tlumení.

Otázka 5: Mohu naskládat dvě tenčí těsnění, abych dosáhl konkrétní oblasti otvoru, pokud nemám správnou podložku?
Důrazně nedoporučujeme skládat na sebe-dvě těsnění v sérii vytváří nepředvídatelný hydraulický odpor kvůli možnosti vzájemného pohybu mezi nimi. Stohování také zdvojnásobuje kompresní průhyb, který může překročit mez pružnosti materiálu. Pro jemné nastavení použijte přiloženou podložku (0,05 mm); pro větší změny nás prosím kontaktujte pro vlastní velikosti otvoru.

Otázka 6: Jaký je doporučený interval výměny tohoto těsnění při použití s ​​vysokým-provozem (např. míchačka cementu)?
Pro vysoké-pracovní cykly naprázdno (nepřetržité 1 200–1 500 ot./min s častými změnami zatížení) doporučujeme výměnu každých2000 hodinjako součást služby seřízení vůle ventilu. Poměr tlumení se v takových aplikacích obvykle sníží na práh výměny (ζ < 0,55) o 1 800–2 200 hodin.
