Sada pružin plunžru – přesná dynamická odezva pro vstřikovače paliva CAT C15

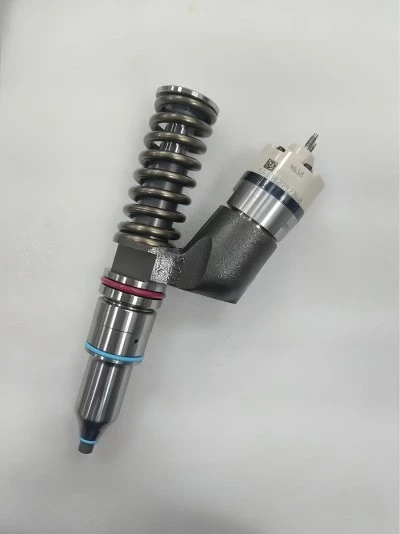

V palivovém systému CAT C15 pružina plunžru nejen vrací plunžr do jeho klidové polohy-, ale řídí celou časovou sekvenci dodávky paliva. Tato spirálová tlačná pružina přímo ovlivňuje načasování vstřikování, trvání a tvarovací charakteristiky-rychlosti, které definují zdvihový výkon C15 o objemu 15,2-litru. Při provozu při frekvencích přesahujících 50 Hz při tlaku v kolejnici dosahujícím 2 000 barů musí pružina udržovat konzistentní předpětí a dynamickou odezvu v celém tepelném spektru od -20 stupňů studených startů po 110 stupňů trvalého provozu. Jakékoli uvolnění síly pružiny{16}}i 3–5% ztráta se promítá do zpomaleného časování vstřikování, zvýšených teplot výfukových plynů a sníženého výkonu. Tato sada pružin plunžru je navržena tak, aby zachovala svůj kalibrovaný silový profil po celou dobu životnosti vstřikovače a poskytovala předvídatelný, opakovatelný cyklus po cyklu.



Tato sada pružin plunžru je rozměrově ověřena pro přímou instalaci do většiny variant vstřikovačů paliva CAT C15, zahrnujících jak mechanicky ovládané, tak elektronicky ovládané konfigurace common rail. Ověření v terénu potvrzuje zaměnitelnost s následujícími referencemi vstřikovačů:

Akční rodina HEUI: 191-3003, 200-1117, 211-3022, 211-3023, 211-3024, 211-3025, 211-3027, 229-5919, 234-1400, 235-1400, 235-1401, 239-4909, 244-7716, 249-0709, 253-0614, 253-0615, 253-0617, 254-4183, 272-0630, 280-0574, 289-0753, 355-6110, 374-0750, 618-0750

Vysokotlaká skupina Common Rail: 10R-0955, 10R-0956, 10R-0957, 10R-0958, 10R-1000, 10R-3263, 10R-3264, 10R-7229, 10R-8500, 10R-8501, 10R-8502, 10R-8989, 10R-9236

Emise-vyhovující varianty: 20R-2284, 20R-8047

Toto široké aplikační pokrytí umožňuje, aby jediná specifikace pružiny obsluhovala vstřikovače pro více generací C15-od mechanických systémů HEUI před-2003 až po motory Common Rail Tier 4 Final-zjednodušuje inventář dílů pro flotily provozující zařízení smíšeného věku.



Výkon jakékoli pružiny plunžru je definován třemi vzájemně souvisejícími parametry, z nichž každý je v této sestavě přesně řízen:

Jarní sazba (K-hodnota):Tato rychlost, kalibrovaná na 8,42 N/mm ± 2 %, určuje sílu potřebnou ke stlačení pružiny na milimetr dráhy plunžru. Tato specifická hodnota K- odpovídá oblasti pístu zesilovače C15 a zajišťuje, že se plunžr vrátí do své usazené polohy v rámci uzavíracího okna vstřikovacího cyklu-obvykle 0,8–1,2 milisekundy po deaktivaci solenoidu-.

Síla předpětí:Toto předpětí, nastavené na 48,5 N v instalované výšce, udržuje plunžr v neustálém kontaktu s vahadlem nebo akčním členem, čímž se eliminuje „výhybka“, která by jinak zaváděla variabilitu časování. U vstřikovačů, jako jsou 10R-8501 a 10R-8989, které pracují s užší vůlí elektromagnetu, je tato hodnota předpětí kritická pro zamezení mechanickému hluku a předčasnému opotřebení.

Přirozená frekvence:Vypočteno při 620 Hz, umístění rezonanční frekvence pružiny výrazně nad maximální pracovní frekvenci vstřikovače (přibližně 55 Hz při 3 300 ot./min). Tato separační rezerva zabraňuje harmonickému zesílení, které by mohlo způsobit plovoucí stav ventilu-, kdy plunžr zcela nedosedne, což vede k neúplnému přerušení přívodu paliva a po-vstřiku, který zvyšuje emise pevných částic.



Pružina plunžru je vyrobena zKřemíková-chromová legovaná ocel SAE 9254, materiál vybraný pro svou vysokou mez pružnosti a odolnost vůči relaxaci napětí při zvýšených teplotách. Průměr drátu-2,8 mm- je optimalizován pro dostupný objem kapsy pružiny v těle injektoru C15 a poskytuje dostatečný průřez drátu- pro zvládnutí smykového napětí generovaného během komprese, jehož vrchol je přibližně 680 MPa za podmínek plného zatížení.

Proces barvení broků:Po navinutí a tepelném zpracování se pružina podrobí řízenému brokování -operací brokování pomocí 0,6-mm litých-ocelových broků o intenzitě 0,018A. Tento proces vyvolává zbytková tlaková napětí v povrchu drátu, čímž se účinně zdvojnásobuje únavová životnost ve srovnání s neoloupanými pružinami. Testování podle norem SAE J1183 prokazuje přežití po 40 milionech kompresních cyklů bez prasknutí,{12}}což odpovídá přibližně 12 000 provozním hodinám motoru C15 v dálkové nákladní dopravě.

Povrchová úprava:Konverzní povlak z fosforečnanu zinečnatého (tloušťka 5–8 µm) je nanesen k zajištění odolnosti proti korozi proti palivové-vlhkosti a kyselým vedlejším-produktům a zároveň slouží jako tuhé mazivo během počátečního procesu usazení pružiny. Tento povlak je zvláště výhodný pro vstřikovače, jako jsou 20R-8047 a 20R-2284, které jsou běžně vystaveny směsím bionafty s vyšší hygroskopickou tendencí.



Pružina se vyznačuje auzavřený-zeměkoncová konfigurace, kde jsou koncové cívky zploštělé a broušené, aby poskytly čtvercovou nosnou plochu s alespoň 270° kontaktem. Tato geometrie zajišťuje, že vektor zatížení pružiny je přesně vyrovnán s osou plunžru, což zabraňuje bočnímu -zatížení, které by urychlilo opotřebení jak plunžru, tak jeho vrtání. Celkový počet cívek-7,5 aktivních cívek plus dva uzavřené konce – poskytuje pevnou výšku 18,2 mm, přičemž ponechává dostatečnou vůli, aby se zabránilo zablokování cívky při maximálním zdvihu plunžru (typicky 3,8–4,2 mm u vstřikovačů C15).

Vizuální diferenciace:Každá pružina je laserem-vyryta s kódem sledovatelnosti šarže na povrchu vnitřního průměru-, který je během provozu neviditelný, ale během přestavby jej lze zkontrolovat. Tento kód umožňuje kvalitní sledování parametrů tepelného zpracování a -peeningu, což zajišťuje, že jakýkoli problém v terénu lze propojit s konkrétními výrobními daty-funkce, kterou oceňují velkoobjemová repasovací zařízení manipulující s vstřikovači, jako jsou rodiny 253-0614 a 253-0617.



Q1: Jak mohu ověřit kompatibilitu pružiny bez demontáže vstřikovače?

Odpověď: Porovnejte-číslo dílu vašeho vstřikovače-obvykle laserem{2}}vyleptané na těle vstřikovače-s naší publikovanou tabulkou kompatibility. Pokud váš vstřikovač patří do řady 10R (např.10R-8501, 10R-8989, 10R-9236) nebo řady 200/211/253 (např.211-3027, 253-0614, 200-1117), naše sada pružin odpovídá specifikaci OEM. Pro vizuální potvrzení změřte vnější průměr nainstalované pružiny; naše pružina se hodí pro všechny kapsy vstřikovačů C15 o velikosti 18,0 mm ± 0,1 mm.

---

Otázka 2: Proč některé vstřikovače ve stejném motoru vykazují různé hodnoty síly pružiny při-testování na zkušebním stavu?

Odpověď: I u stejného motoru se vstřikovače opotřebovávají různě v závislosti na poloze válců, rovnoměrnosti chlazení a distribuci paliva. Dva válce v zadní části motoru jsou často mírně teplejší, což časem způsobuje zvýšené uvolnění pružiny. To je běžně pozorováno u10R-0955 a 10R-0956vstřikovače v motorech C15 používané v aplikacích na dlouhé{1}}dopravy. Doporučujeme vyměnit sady pružin ve všech šesti vstřikovačích současně, aby byla zachována konzistentní dodávka paliva mezi válci-k-válci.

---

Q3: Mohou přísady do paliva ovlivnit výkon pružiny plunžru?

Odpověď: Některá aditiva s vysokým obsahem -síry nebo -detergentů mohou urychlit korozi povlaku fosforečnanu zinečnatého, pokud obsahují chlorované sloučeniny. Doporučujeme používat přísady schválené podle ASTM D6228. Pro vstřikovače jako např20R-8047 a 10R-3264, které se často používají se směsmi bionafty, zvažte interval výměny pružiny 6 000 hodin spíše než 10 000 hodin, protože vyšší obsah vlhkosti bionafty může urychlit povrchovou korozi.

---

Q4: Jaké diagnostické příznaky indikují vadnou pružinu plunžru bez vyjmutí vstřikovače?

Odpověď: S degradací pružiny silně korelují tři příznaky: (1) zvýšený zpětný tok paliva při volnoběhu-nad 60 ml/min na vstřikovač značí nedostatečný tlak v sedle, (2) výrazný zvuk „klepání“ při studených startech způsobený vůlí plunžru a (3) nepravidelné načasování vstřikování z testu vyvážení válců, což zvláště ovlivňuje10R-8502 a 10R-7229vstřikovače, které mají užší tolerance regulačních ventilů.

---

Otázka 5: Je zinkofosfátový povlak nutný, pokud je moje zásoba paliva trvale suchá?

Odpověď: I v případě suchého paliva může kondenzovaná voda z teplotních cyklů-zejména v motorech, které sedí přes noc v chladném podnebí-způsobit povrchovou oxidaci. Povlak také poskytuje sekundární výhodu snížení počátečního tření v sedle, čímž se minimalizuje riziko zadření během prvních 100 provozních cyklů. Pro vstřikovače jako235-1400 a 235-1401, kde byla zdokumentována koroze kapsy pružiny, důrazně doporučujeme ponechat povlak.

---

Q6: Jak často by se měla pružina plunžru vyměňovat během normálních intervalů generální opravy C15?

Odpověď: Na základě údajů z únavových testů doporučujeme výměnu v každém intervalu větší výměny vstřikovače-obvykle 8 000–10 000 hodin nebo 500 000 mil, podle toho, co nastane dříve. Únavová životnost pružiny (40 milionů cyklů) obecně tento interval překračuje, ale v kombinaci s relaxací napětí a degradací povrchu zajišťuje výměna pružiny při přestavbě, že dynamická odezva vstřikovače je plně obnovena. Motory se vstřikovači jako např289-0753 a 374-0750, které fungují v prostředích-těžby s vysokou zátěží, těží z konzervativního prahu nahrazení.
